概要

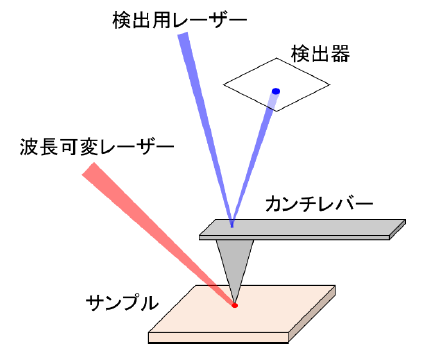

AFM-IRは、IRレーザーを照射しながらAFM探針（カンチレバー）を走査することで、試料の応答を検出しイメージングする装置です。従来のAFM-IRは、IRレーザー照射に伴う試料の熱膨張を検出することが一般的でしたが、弊社が導入したAFM-IRではダイポールフォースを検出することで最表面の情報のみを取得でき、空間分解能10nmでのイメージング、極微小領域の赤外スペクトルの取得が可能です。
装置構成

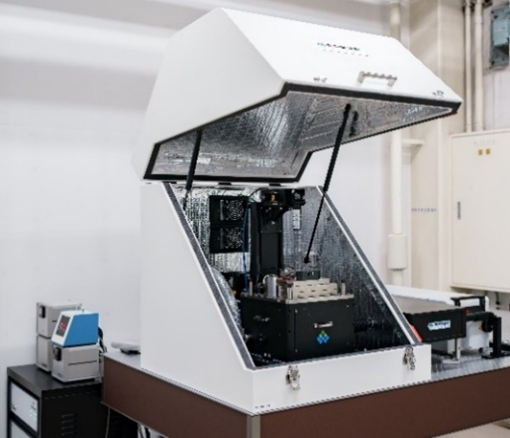

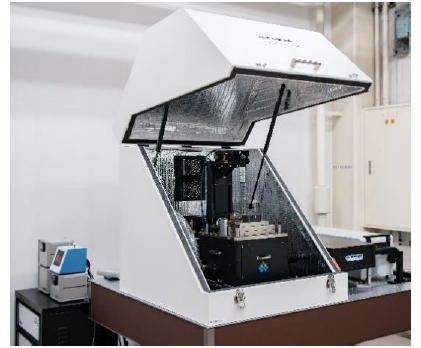

（Molecular Vista社製 Vista One）
測定波数：626-1999cm-1 及び 2248-4544cm-1
環境制御：室温から250℃、乾燥空気or窒素
サンプルサイズ：1cm×1cm×7mm（厚み）、表面凹凸1μm以下
※加熱または窒素下ではサンプル厚が1mmまで
※平滑な測定面を調製するため前処理を行う場合がございます。
分析事例の紹介
試料：ポリスチレン-b-ポリメタクリル酸メチル（PS-b-PMMA）

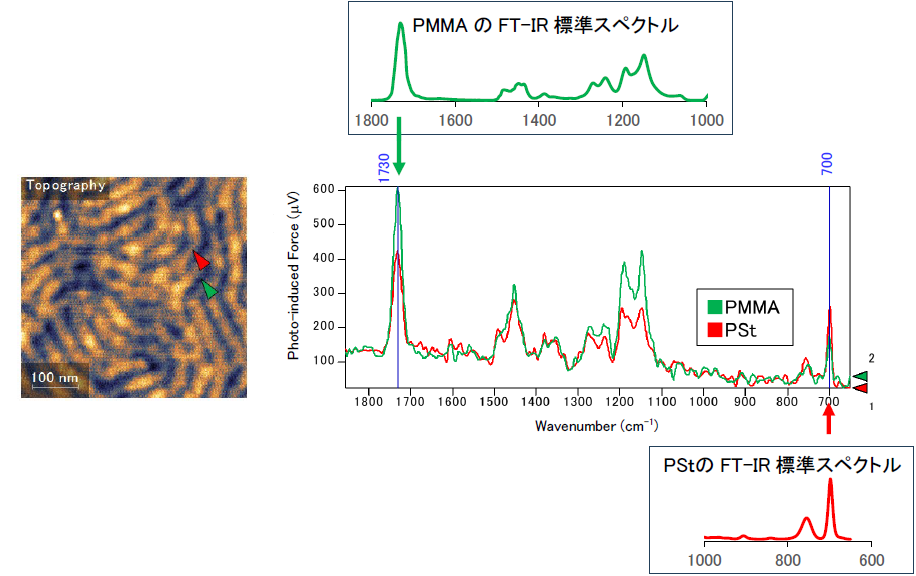

イメージング波数：PS（ベンゼン環：700cm-1）、PMMA（C=O：1730cm-1）
ミクロ相分離構造を組成でイメージングすることができました。

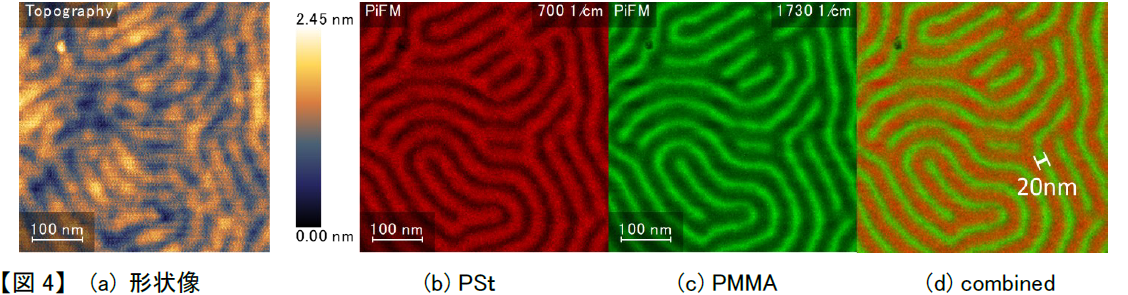

【図3】（a）形状像 （b）PS （c）PMMA （d）combined
適用分野
プラスチック・ゴム、その他有機製品、繊維・紙・木材・パルプ、電池・半導体材料、食料品・飲料・飼料・食品包装材
キーワード
ブロック共重合体、グラフト共重合体
